Big Block (V8)

Erbaut 2002, Bauzeit ca. 200 Stunden

Hier gibt es ein HowTo dazu: HowTo Big Block V8

Wie kam es dazu und was kann das Ding!

Der V8 war kein Schnellschuß, sondern die Idee ist langsam gereift und der Entschluß war nicht leicht, ein derartiges Werk anzugehen. Daß der V8 so einen durchschlagenden Erfolg haben würde, ließ ich mir nie träumen. Ich habe ihn für mich gebaut und nicht für irgendeinen Wettbewerb. Die Ankündigung der DCMM kam erst später, als der V8 schon in Arbeit war.

Tja, da hatte ich doch schon lange eine Idee: Ich wollte ein V8-Case bauen. Nur leider viel mir keine vernünftige Lösung ein, wie man den Case-Grundkörper mit einem Aufwand bauen kann, der sich im Rahmen hält. Alles was mir einfiel, waren so Konstruktionen wie scheibchenweiser Aufbau aus einer Holz/Alu-Mischkonstruktion. Das wäre gegangen, aber der Aufwand überträfe alles Dagewesene. Also war’s nicht so der Knaller und ich ließ es bleiben. Dann baute ich das Beast. Ist ja auch nicht schlecht geworden, entspricht aber nicht ganz dem, was ich ursprünglich wollte.

Meine Idee mit dem V8 war mir ja nie aus dem Kopf gegangen, aber immer wieder wegen zu hohem Aufwand verworfen. Bis ich dann mal mit Shame zusammensaß. Shame ist der Sohn eines Freundes und war aktiver Counterstriker (und das nicht schlecht, hat immer gute Tips). Jedenfalls saßen wir so und redeten über meinen nächsten Mod und blätrööt usw…. Plötzlich hat’s bei mir Dingelingeling gemacht:
Warum sollte ich ein V8 Cases neu bauen? Ein V8-Motor sind zwei zusammengefügte 4-Zylindermotoren. Also füge ich doch einfach zwei MiniTower zu einem V zusammen und brauch nur noch ne Ölwanne druntermachen.
Das war’s, so begann’s!

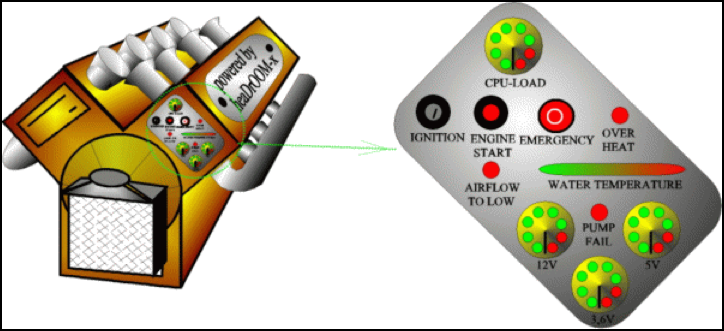

First Pictures! Diese Zeichnung stellt die Idee, den Plan und den Eindruck dar. Mehr wurde nie gezeichnet!



Hardware (Alle Ortsangaben von vorne aus gesehen)

Linker Schenkel:
MSI KT4 ULTRA-BSR
AMD XP-Thoroughbred 2200
512MB DDR-RAM PC333, CL2,5, Samsung
Geforce 4 (ASUS V8420) mit 128MB
NIC
TV-Card
2 x 20 GB Maxtor
1 x 60 GB Western Digital
1 x 30 GB Seagate
1 x DVD (8fach, reicht)
1 x LS120
Enermax 435 (nix mit PFC) NT innen mit 28 ultrahellen LED beleuchtet
Vorne oben in der linken Frontblende (der senkrechte dunkle Streifen ist ein LEDmeter (CPU-Auslastungsanzeige))
CPU, GraKa und Chipset wassergekühlt. (CPU parallel zu GraKa/Chipset)

Rechter Schenkel:
Shuttle Spacewalker HOT591P (Baby-AT mit ATX Funktionen). Einbaulage Rücken an Rücken (aber 180° verdreht) mit anderem MoBo
AMD K6-2/450 ohne Heatspreader (Deckel entfernt)
150MB SD-RAM PC100
RIVA TNT 16MB
CMD UDMA100 IDE Controller
NIC
ESS-Soundcard mit integrierten Verstärker (SPK-out/Line-out/Line-in/MIC)
1 x 40 GB Maxtor
1 x Phillips 8fach-CDRW
1 x Noname 44x CDROM
HEC 300W (auch nix PFC) auch NT innen mit 28 ultrahellen LED beleuchtet
Vorne oben in der rechten Frontblende (der senkrechte dunkle Streifen ist ein LEDmeter (CPU-Auslastungsanzeige))
Alles ist Passiv gekühlt, die CPU verfügt über einen Windtunnel.
Vor dem MoBo, unter dem 5 1/4″-Bay ist ein 5 Port-Switch eingebaut.
Alle Anschlüsse sind auf der Rückseite nach außen geführt.

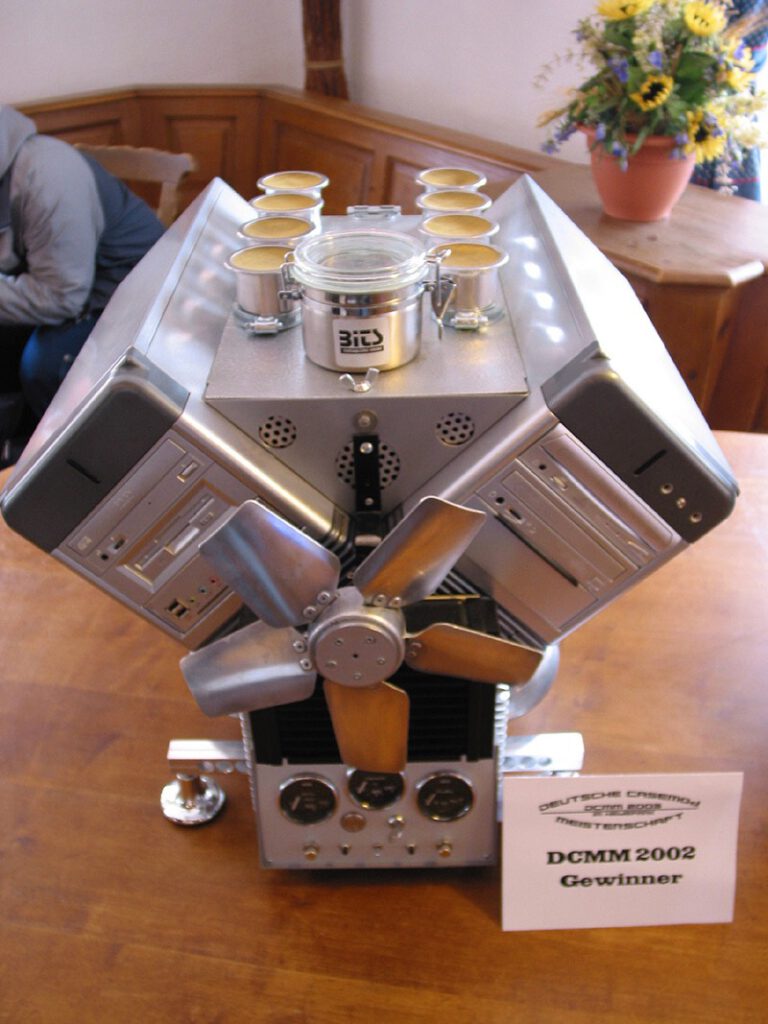

Der Lohn: Erster Platz auf der DCMM 2002 (Deutsche Casemod Meisterschaft)



Aufbau

Oben:
8 Ansaugtrichter (Fake)
1 Reservoir (Billig-Edelstahldose vom Supermarkt, mit zwei angeschweißten Stutzen.

Front unten:
CU-Radiator (schwarz lackiert)
Lüfterrad von DKW-Munga, ca. Bj.57 mit kleinem Getriebe un Motor als Antrieb

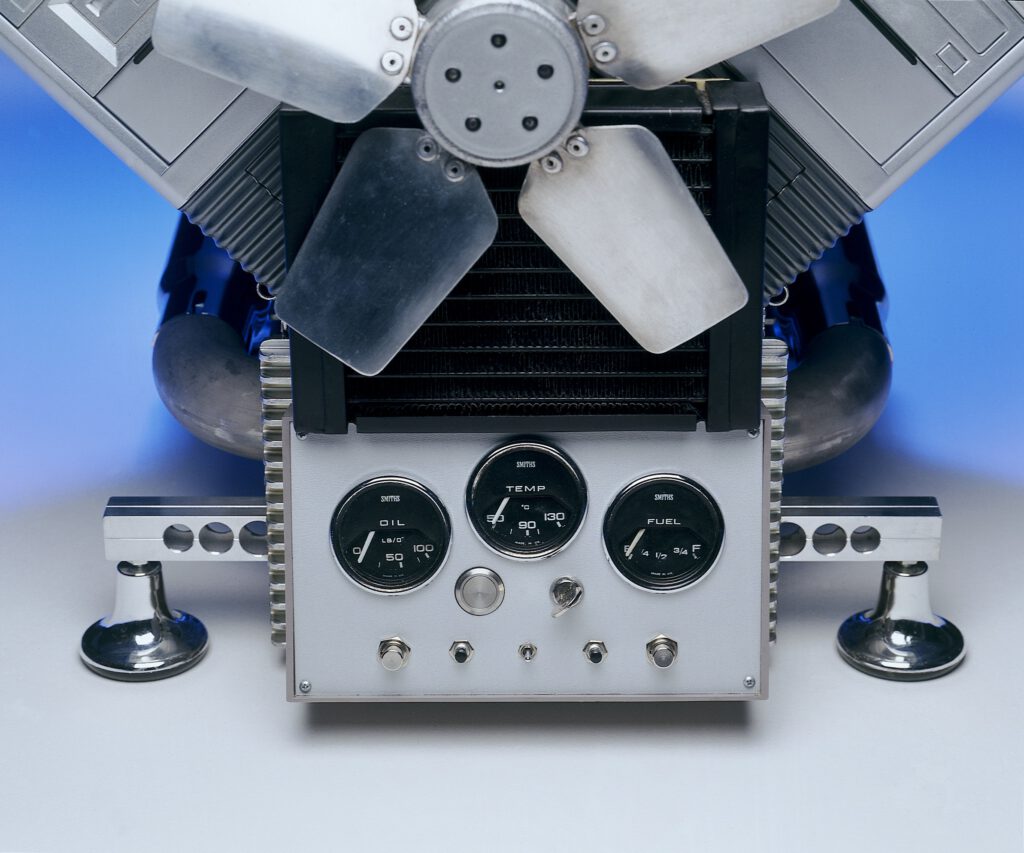

Bedienpanel:
Drei Lotus-Armaturen:
Links und mitte zeigen die 12V der NTs an (eingeeicht)
Rechts zeigt die Temperatur des passiven Kühlkörpers des rechten Schenkels.
Linker Schalter drunter: Start links
Daneben: Schlüsselschalter
Reihe drunter links: Lüfter Radiator innen und Boden 12/7Volt
Kleiner schwarzer Knopf daneben: Startsound aktivieren
Kipphebel mitte: Soundblaster Lautstärke
Kleiner schwarzer rechts davon: Start rechts
ganz rechter Knopf: Lüfterrad an/aus

Ölwanne:
5 Watt-Verstärker
Digitales Soundmodul mit selbstaufgezeichneten Startsound
Nova Pumpe
Konverter 12/24Volt
versch. Lastwiderstände zum eineichen der Lotus-Instrumente
Ein Rattennest voll Kabel

Man möge mir bitte verzeihen, dass die Auspuffrohre aus der Ölwanne kommen. Beim späteren Small Block, den ich beim Live-Modden auf der EBAY-Live gemacht habe, ist das besser gelöst.



Ein Motor braucht auch ein „Armaturenbrett“
